800V 高压平台、CTP/CTC 一体化技术全面落地，动力电池、储能产业加速轻量化升级，传统蓝膜包覆、高温粉末喷涂的短板日渐突出。UV 光固化绝缘涂层凭借常温秒固、高耐压、耐高温腐蚀等优势，在头部电池企业逐步批量落地，成为电池 PACK、电芯、液冷板绝缘防护的主流替代方案。
当前电芯、托盘、液冷板主流绝缘方案，在高压、热失控、量产成本层面短板明显：
电芯充放电胀缩易出现翘边、脱胶，高温工况下胶层失效，电解液渗入引发绝缘故障；CTP 电芯极柱开窗依赖激光加工，工序繁琐拉高生产成本，高压耐压性能难以适配新一代 800V 车型。

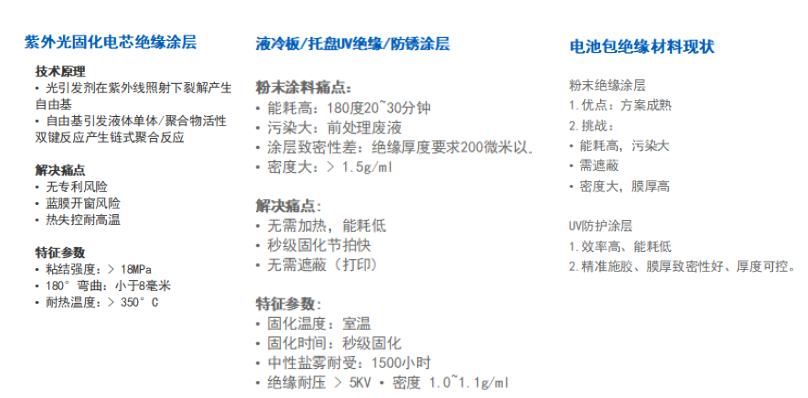

固化需 180℃高温烘烤 20~30 分钟，生产能耗居高不下；异形液冷板、电池托盘必须加装遮蔽工装，耗材成本高；涂料密度＞1.5g/ml，要求涂层厚度超 200μm，不利于电池轻量化，前处理工序还会产生工业废水，环保管控成本高。
VOC 排放超标，固化周期漫长，元器件缝隙固化不完全，潮湿环境漏电风险偏高。
该涂层依靠紫外光激发自由基发生聚合反应，常温即可完成固化，经过电解液浸泡、盐雾、高温、高压全项可靠性测试：
常规产品 DC 耐压突破 5KV，优化配方可达 6000V 以上；电解液浸泡 3 天 AC2300V 漏电仅 0.36mA，浸泡 7 天漏电控制在 0.77mA，划格附着力达到 1 级，涂层和铝基材紧密结合。
特种低聚物配方实现 350℃持续耐热 1 小时、400℃短时耐受 10 分钟，电芯发生热失控短时高温不易击穿，提升整包安全系数。
耐电解液、酸碱、冷却液、水煮浸泡，中性盐雾测试 1500 小时无起泡、开裂、锈蚀扩散，适配户外储能、商用车严苛使用环境。
无溶剂配方零 VOC 排放，涂层密度仅 1.0~1.1g/ml，相较粉末涂料大幅减重；粘结强度＞18MPa，180° 弯折≤8mm，柔性适配电芯形变。

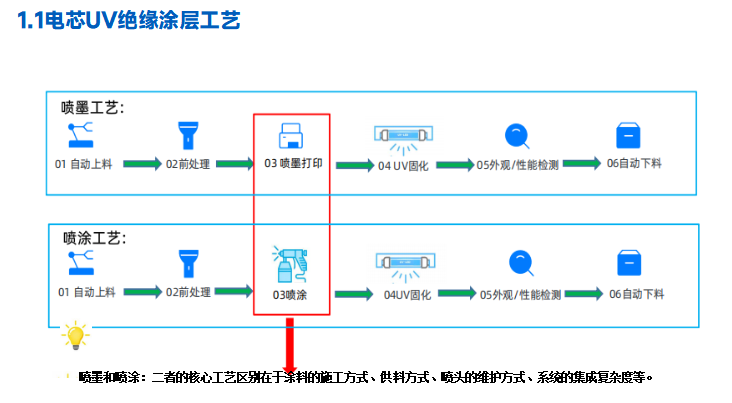

结合产品结构差异，行业形成喷涂、数码喷墨两大落地工艺，方形电芯、短刀电芯、储能托盘均可兼容：
工艺流程：自动上料→基材前处理→精密喷涂→LED-UV 秒级固化→性能 & 外观检测→自动下料
工艺流程：上料→前处理→视觉定位喷墨→UV 固化→全检出料

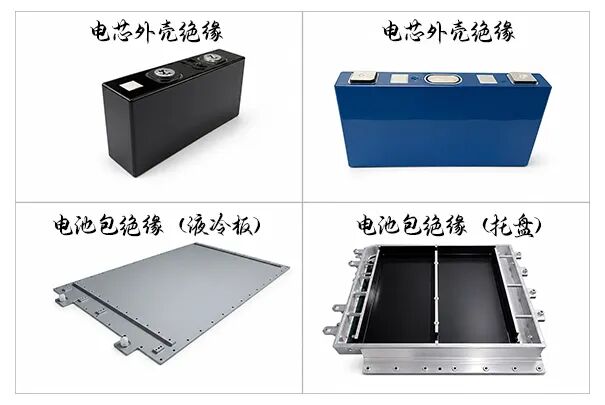

适配方形、刀片、短刀全品类铝壳电芯，全面替代传统蓝膜，解决开窗、脱膜、耐压不足等行业痛点。
替换高温粉末喷涂，室温固化无需加热，兼顾绝缘与防腐，广泛配套乘用车、储能液冷部件。
用于 PACK 底部托盘防护，长效耐盐雾腐蚀，助力箱体轻量化设计。

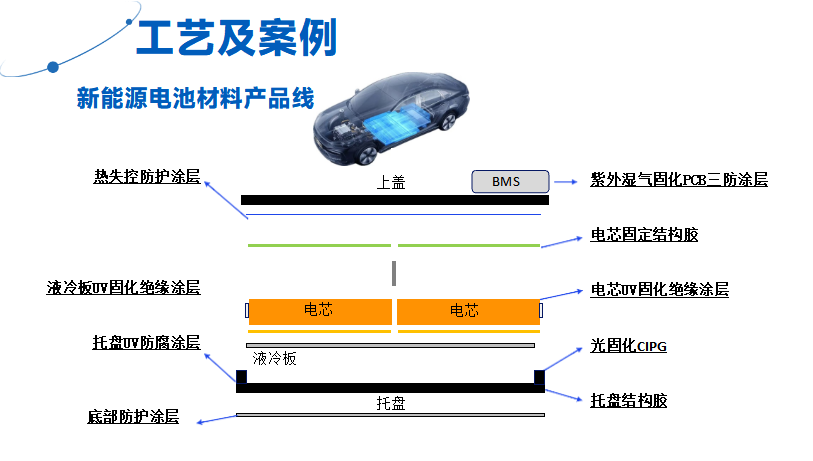

配套紫外湿气固化三防涂层，同步延伸电芯结构胶、CIPG 密封胶等光固化配套材料，实现电池零部件一站式防护。
目前国内头部电芯、储能、PACK 企业已陆续开启 UV 绝缘涂层试样认证，市场优先聚焦方形电芯与大型储能两大高景气赛道，后续逐步拓展圆柱、软包电芯及整车配套市场。
行业配套实验室配备专用电芯打样设备，可兼容全尺寸电芯，完成拉拔、剪切、弯折等全项性能测试，贴近量产工况验证产品可靠性。
随着新能源高压化、轻量化持续深化，UV 光固化绝缘材料凭借成本对标蓝膜、性能比肩进口材料的性价比优势，正在加速颠覆传统绝缘体系，成为未来电池防护技术的核心发展方向。
想要持续了解新能源 UV 绝缘新材料、行业新工艺、头部电池厂选材动态，欢迎关注！
